氧化鋁壓鑄（工業(yè)純鋁壓鑄）之材料篇-下篇

氧化鋁壓鑄（工業(yè)純鋁壓鑄）之材料篇

Mg的作用

另外Mg這個元素也是很重要的，一方面單獨增加Mg的含量，即使是達(dá)到3%，對氧化彩色都沒有影響，（Mn達(dá)到2.2%的時候，氧化銀色就已經(jīng)顏色不純了，有點暗黑的底色。）；鋁壓鑄鑄造另一方面，當(dāng)Mg的含量從0.1%增加至0.8%時，對強度的改善是很明顯的，所以DX21比較好生產(chǎn)，強度也比較好，但是氧化性比DX24差，因為鋁含量變低了，Mn含量變高了，有個材料廠家在做Mg系的氧化鋁，希望有所建樹，我本人也配了幾款，效果還不錯，尤其是氧化效果。

高導(dǎo)熱鋁的應(yīng)用

順便說一下高導(dǎo)熱鋁，其實這個材料的應(yīng)用有很大的市場，鋁壓鑄鑄造導(dǎo)熱率可以做到ADC12（92 W/m·K）的2倍以上,大約在160-210 W/m·K之間，在于添加合金化元素的含量。

這種高導(dǎo)熱率可以應(yīng)用在一下幾個領(lǐng)域：（做產(chǎn)品設(shè)計的朋友可以看看，只有你們改變了思維，我們才有機會發(fā)揮。）

1） 燈具類產(chǎn)品，尤其是大功率工礦燈，這類燈具功率大，散熱制約著這類產(chǎn)品，瓦數(shù)能否做大，完全在于散熱器的解決方案，高導(dǎo)熱鋁是普通鋁的2以上的導(dǎo)熱率，完全有望，把2個500瓦的燈做成一個1000瓦的，既降低材料成本，更降低運輸和安裝成本。

2） AI（人臉識別、虹膜識別、生物識別）類外殼，因為現(xiàn)在這類產(chǎn)品追求小型化，然而處理大數(shù)據(jù)和圖像的芯片功能越來越強大，散熱就變成了一個大問題，所以應(yīng)運空間很大，更重要是以后AI是新主流。（做壓鑄的老板們可以多關(guān)心安防的這類產(chǎn)品，這類產(chǎn)品以后會爆發(fā)）

3） 基站外殼，這類產(chǎn)品是為了減重和便于戶外安裝，鋁壓鑄鑄造就特別需要把產(chǎn)品體積縮小，這樣散熱的問題也就出來了，對于壓鑄鋁外殼就有了迫切的需求。

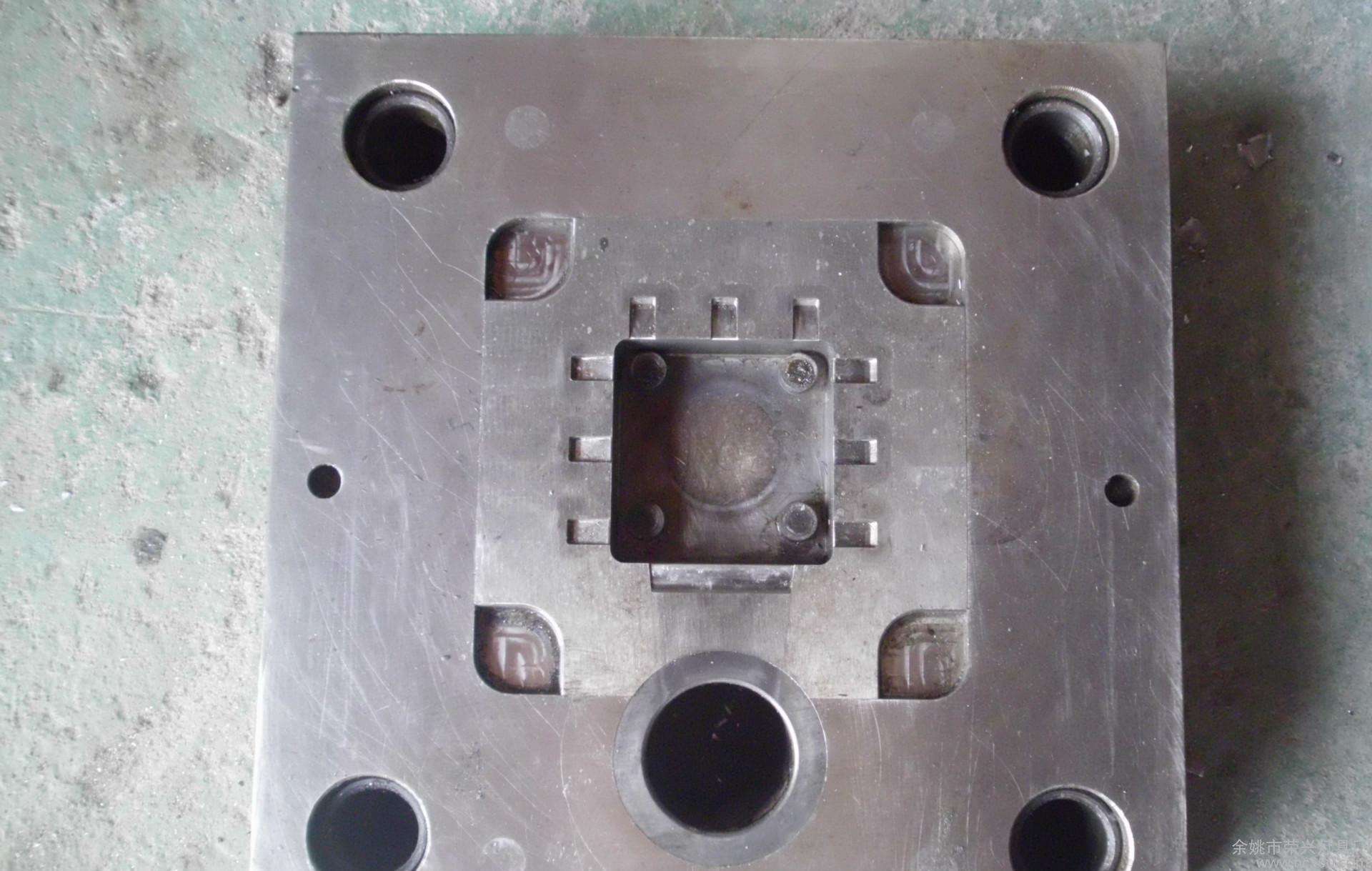

以上這三類產(chǎn)品外觀一般要求做黑色，外觀要求相對低一些，與彩色外觀件相比良品率高，容易生產(chǎn)，容易推廣，但是模具一定要做涂層，要不幾乎生產(chǎn)不了（鋁含量高，粘模，材料軟），結(jié)構(gòu)稍微復(fù)雜的，試模都很困難。當(dāng)然，可以根據(jù)客戶實際需要的導(dǎo)熱率，選擇合適的導(dǎo)熱鋁合金是非常重要的，比如，客戶需要導(dǎo)熱率160 W/m·K，材料就可以多加一點合金化元素，便于生產(chǎn)和后加工，當(dāng)然導(dǎo)熱率越高，導(dǎo)熱鋁就更難生產(chǎn)和后加工（鋁壓鑄鑄造鋁含量越高，不僅粘模，也粘刀具，所以刀具也要選擇對，要不不是粘刀就是粘絲錐，這個問題在后加工篇會詳細(xì)的說明）。
